一、方案价值
以高端电源为核心，涵盖工业电源、电力电源、通信电源、专用电源系列、蓄电池等，可为电力、金融、交通、政府、医疗、教育、新能源等行业用户提供“端到端”的全方位解决方案 。
二、方案优势
可靠
采用先进的DSP全数字控制技术，稳压稳频，断电切换0ms，先进的多机冗余功能，完善的软硬件保护。
高效
功率因数高，系统效率业内领先，谐波电流小，具备ECO模式，有效降低电力损耗，高效经济。
智能
支持多种通讯协议，远程监控，实现无人值守，综合监控平台，支持当前主流系统，统一管理方便。
三、应用领域
四、一体化电源系统

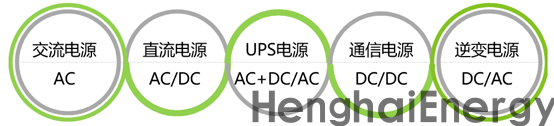

4.1 主要构成
（1）交流电源的输入来自站用变压器或自备发电设备，主要功能是将变压器的输出电能合理分配给各个用电负荷，负荷主要是三相380V和单相220V的交流用电设备，如站内照明、空调、生活设施以及直流电源和UPS等；
（2）直流电源的输入来自交流电源，主要功能是将交流电转换为直流电（额定电压220V或110V），为电池组充电，同时为变电站的控制、保护、信号、高压断路器操作机构和事故照明等负荷提供直流供电；
（3）通信电源的输入来自直流电源，主要功能是将直流电（220V或110V）转换为48V直流，为变电站的通信设备（如载波机、调度机和光纤通信设备等）提供直流供电；
（4）UPS电源的交流输入来自交流电源，直流输入来自直流电源，主要功能是为站内重要的交流用电设备（后台机、服务器等）提供不间断的交流供电；
（5）逆变电源（INV）的输入来自直流电源，主要功能是为变电站的照明设备等提供交流供电。
4.2 主要特点
（1）共享直流电源的蓄电池组；
（2）建立了统一的网络化信息管理平台；
（3）可实现远程控制；
（4）对防雷单元统一优化配置，对直流电源进行统一EMI处理；
（5）设计简化，并可建立智能专家管理系统，减少人为操作。
4.3 系统构成及工作原理

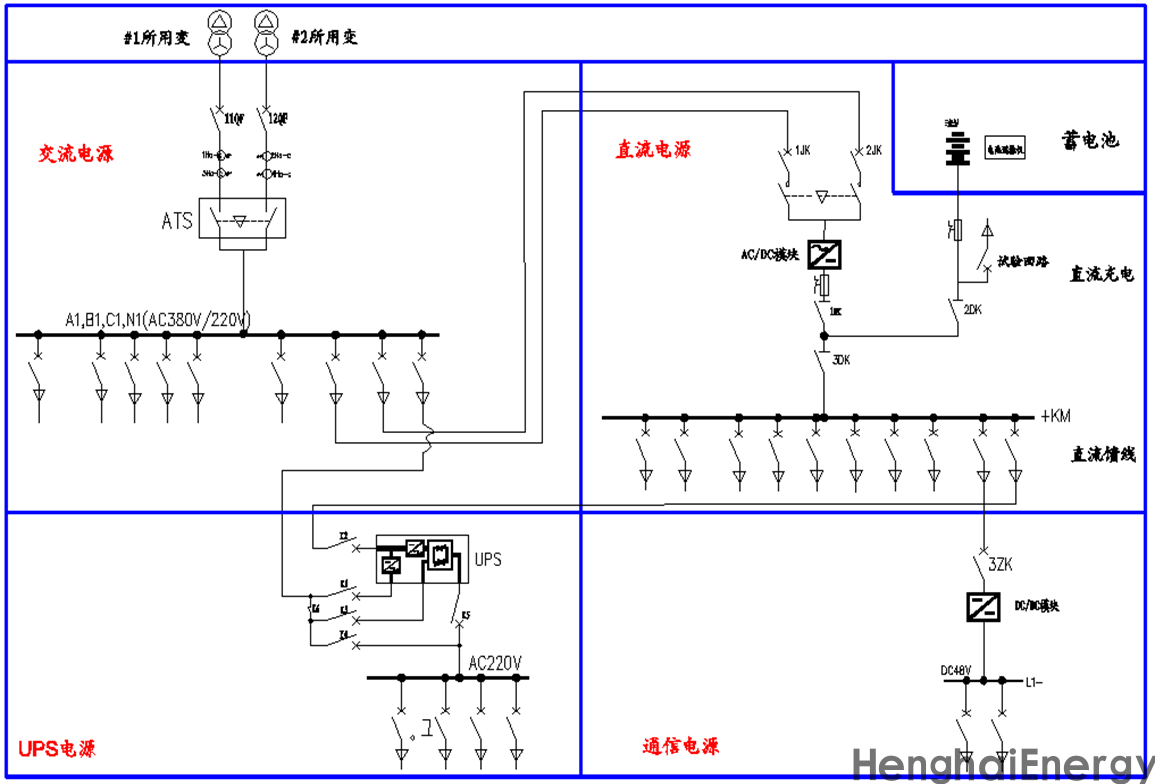

4.3.1 一体化电源系统---110kV变电站典型配置
（1）交流电源两路进线（来自#1站用变和#2站用变），通过ATS形成单母线接线方式（一般不分段）；
（2）直流电源采用单电单充（单套电池组和单套充电机）；
（3）直流电源母线采用单母线接线；
（4）UPS和通信电源各配置1套。

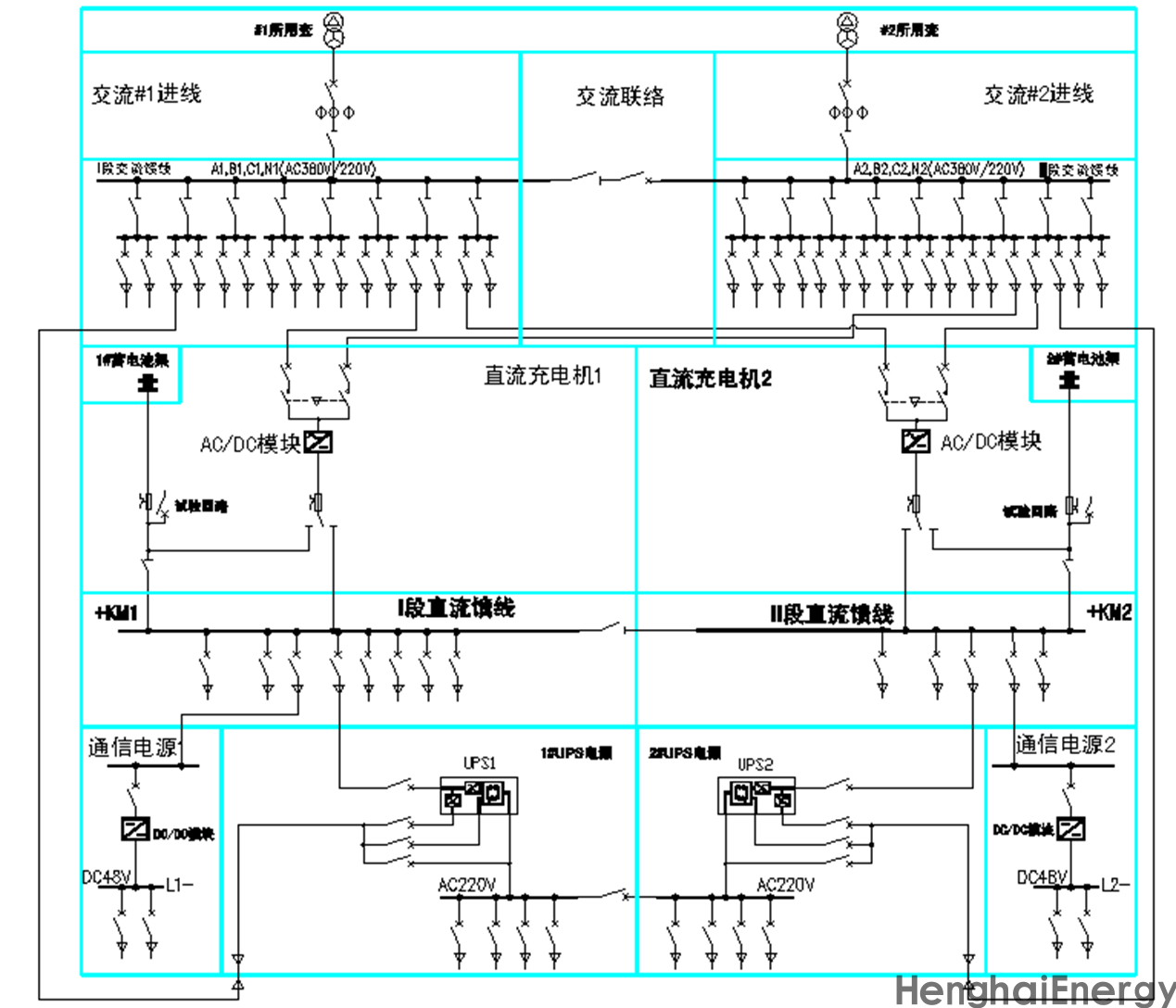

4.3.2 一体化电源系统---220kV变电站典型配置
（1）交流电源两路进线（来自#1站用变和#2站用变），通过3个具有电动操作的断路器（非ATS）或2个ATS形成单母线分段接线方式；
（2）直流电源采用双电双充（两套电池组和两套充电机）；
（3）直流电源母线采用单母线分段接线形式；
（4）UPS和直流电源充电机两路交流进线来自同两段交流母线，2套直流电源充电机交流进线配置了进线自动切换装置；
（5）通信电源配置两套，其直流输入分别来自两段直流母线，均分变电站内的通信负荷，两套独立运行，不设联络。
（6）UPS电源配置两套，其直流输入分别来自两段直流母线，均分变电站内需要不间断供电的设备的交流负荷，两套UPS有两种工作方式：主从运行方式和分列运行方式。
五、通信用高频开关电源系统
5.1 主要构成
该系统主要由交流配电单元、整流模块、直流配电单元、监控系统和蓄电池等组成。
5.2 主要特点
（1）支持两路交流输入。
（2）完善的电池管理功能。
（3）支持 LCD界面显示、按键操作。
（4）支持整流模块热插拔。
（5）整流模块功率因数值达 0.99。
5.3 系统构成及工作原理

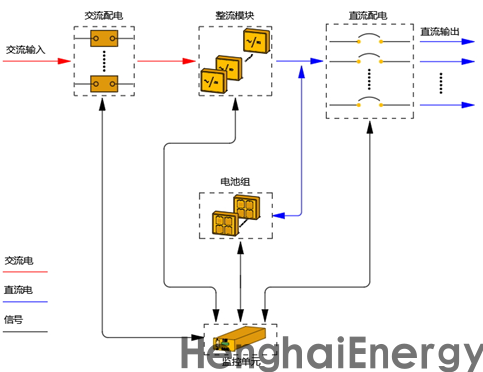

高频开关电源系统工作原理示意图如图所示，交流电通过交流配电单元进入整流模块；整流模块将交流电转成-48V 直流电，由直流配电单元分给多路负载供电。
交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制。如有异常，及时上报告警信号。
